钢管厂在线硬度计是钻杆生产线上在线测量产品硬度值的仪器,在线自动布氏硬度计采用全自动试验力闭环控制系统、CCD压痕自动捕捉测量系统、定深度自动铣削试验表面,是一套无人值守的智能化在线自动布氏硬度计广泛应用于石油钻采设备如石油钻杆/钻铤/管接头/石油钢管/天然气高压气瓶/钢瓶的在线布氏硬度检测筛选。

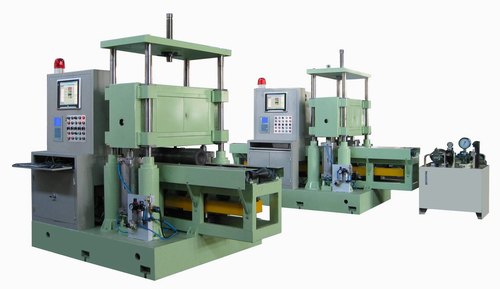

门式在线自动布氏硬度计主要特点:
坚固的门式机架,刚性好,满足工作现场的需要;
精密的工件定位装置,满足试验点的准确定位;
自动完成对工件的夹紧、铣削、打压痕及测量;
全自动试验力闭环控制系统,试验力稳定可靠;
CCD压痕自动捕捉,自动测量,无需人工操作;
铣削动作自动完成,铣削深度一致、可调;
预置硬度值上下限,自动判断试验点是否合格,具有声光报警提示;
预置试验条件(包括:被测材料、工件名称、日期、试验人员等)
试验数据自动保存到数据库,随时备用;
在线全过程具有多处传感器,自动完成工件的进出和硬度试验,无须值守。
应用范围:
主要用于测定压力容器类,钢管类,钻杆类零件的硬度值;
也可用于其他圆柱类,平面类零件的硬度测量。
钻铤布氏硬度检测传动系统
(1)当石油钻挺传到工位后,由机械手将其移动到传输辊道上,然后通过移动小车向前行走,钻铤的一端走过铣削区1米处自动停下。
(2)当被检测钻铤停下来后,机械手将其牢牢抱紧,铣削头自动铣削一定深度,达到布氏硬度机的检测要求
(3)钻铤向前行走1米自动停下,硬度检测系统开始工作,自动加载、保持、卸载,检测完毕硬度压头回到工位。
(4)钻铤向前行走1米处自动停下,CCD布氏硬度读数系统自动获取第一点图像,通过软件自动测量,得出结果,第一点检测结束。
CCD布氏硬度读数系统,是将布氏硬度的压痕通过数码传感器采集图像,通过软件进行数据处理,最终显示的是布氏硬度HB值,布氏硬度读数系统的发明取代了古老的读数显微镜,使测量的结果更加便捷、准确。省去了查表求值的过程。
(5)重复前4点步骤,开始第二点检测,直到所有的检测完成,通过机械手将钻铤移到存储区等待下一道工序
|
