产品名称:闸阀自动组装机/自动装配生产线

产品型号:

简单说明:闸阀自动组装机/自动装配生产线可分为两种:涨圈工艺和拧螺母工艺,包含有一个自动分度的8工位转盘,1套专用控制电器系统,6套自动上料机构及各种功能工位。所组装出产品带自检功能,产品的成品率高。工人将工件(包括阀体,阀盖,垫圈,螺母,阀杆,填料)放入相应震动送料装置后,实现自动组装,拧紧以及成品检测下料,机器工作不用人工参与,只需加料。


 详细说明

闸阀自动组装机/自动装配生产线可分为两种:涨圈工艺和拧螺母工艺,包含有一个自动分度的8工位转盘,1套专用控制电器系统,6套自动上料机构及各种功能工位。所组装出产品带自检功能,产品的成品率高。工人将工件(包括阀体,阀盖,垫圈,螺母,阀杆,填料)放入相应震动送料装置后,实现自动组装,拧紧以及成品检测下料,机器工作不用人工参与,只需加料。

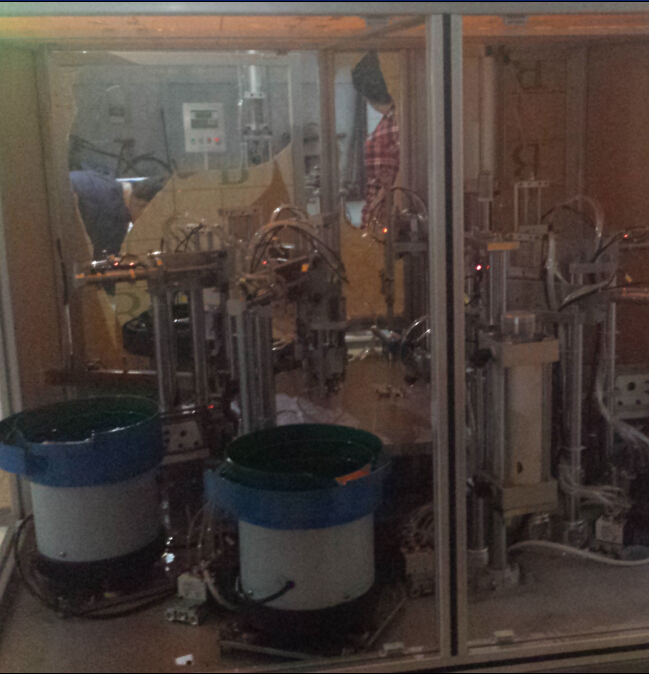

闸阀自动组装机整体布局

1号工位-----紧圈自动上料工位
由震动盘将紧圈工件排列好后,机械手将工位移栽至1工位上。
 2号工位-----阀杆自动上料工位
由震动盘将阀杆工件排列好后,机械手将工位移栽至2工位上。
3号工位--------本体自动上料工位
由震动盘将阀盖工件排列好后,机械手将工位移栽至3工位上。
4号工位--------白色填料自动上料工位
由震动盘将填料工件排列好后,机械手将工位移栽至4工位上。
5号工位-------1T增压缸铆压工位
在此工位将紧圈胀开,铆压成型。
6号工位-------垫圈自动上料工位
由震动盘将垫圈工件排列好后,机械手将工位移栽至
7号工位-----螺母拧紧工位
由震动盘将填料工件排列好后,机械手在伺服电机的工作下将工件拧在阀盖上。
8号工位----合格品下料
合格品则该工位下料。

闸阀阀盖(涨圈工艺)自动组装机工作视频:


闸阀阀盖自动组装机(拧螺母工艺)工作视频:
