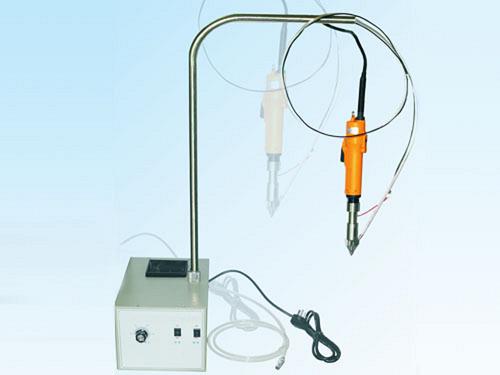

手持式自动送料锁螺丝机由人工手握操作，下压自动送料，自动锁付螺丝，可根据客户要求定制，能够实现自动化的核心就在于能够自动送料,自动锁付,自动检测不合格的螺丝,缺料报警。广泛应用于LED，电子，电机，电器组装等行业，可快速提高锁螺丝效率。
手持式自动锁螺丝机又叫也叫手持式自动送锁螺丝机、自动打螺丝机、自动上螺丝机、螺丝紧固机等。它包含螺丝自动整列单元，螺丝自动输送单元和螺丝自动拧紧单元以及锁付过程中的检测单元。相对于一手拿螺丝、一手拿电批的锁螺丝方式，自动锁螺丝机可以解放一只手出来，只需一只手对准螺丝孔位锁螺丝即可。当锁完一颗螺丝后只需提起螺丝刀对准下一个螺丝孔位锁螺丝，机器会自动在提起螺丝刀的瞬间将一个螺丝输送到批嘴下，等待锁下一粒螺丝。具有很高的工作效率，它颠覆了传统手动锁螺丝的工作原理，发扬了传统自动打螺丝机的优点。
【适用产品】
适用产品：键盘、开关、插座、路由器、充电器、计算器、遥控器、塑胶制品、塑胶玩具等螺丝密集的产品。
【使用条件】
选择使用手持式自动锁螺丝机，螺丝及打螺丝的产品必须满足一定的条件：
1、 螺丝头D与螺丝纹长度L比:L﹥Ｄ + 2.5 或者 L﹥1.2×Ｄ 单位:mm
2、 打螺丝孔位周边10mm内没有障碍物，且障碍不能过高。
3、 打螺丝孔位表面是平面或小于30度的斜面。 4、 螺丝沉孔深度不超过40mm。

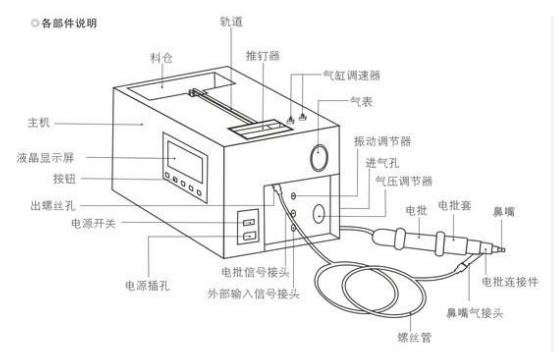

自动锁螺丝机的构造原理
自动锁螺丝机的工作原理

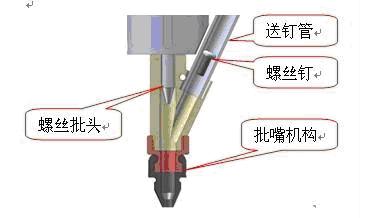

自动锁螺丝机工作流程: 送料机将合格的螺丝有序的排列 分料机构分出待锁螺丝到送钉管  各种螺丝批头（CNC加工，根据螺丝实际情况设计）
自动送螺丝到批嘴
 螺丝定位到待锁位置
批头下压锁紧螺丝到产品
自动锁螺丝机对产品的要求

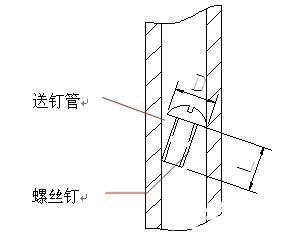

螺丝尺寸要求：L＞1.2D
否则螺丝会在送钉管内翻转，不能正确地送螺丝。
1、螺丝自动整列、供料、自动筛选异形螺丝，自动补给空料。
2、不用手取螺丝,螺丝自动送料,解放了左手,可取放产品等
3、效率高达60粒每分钟,能锁多快就有多快
4、通用性强,手持螺丝刀,操作灵活,适用不定点作业
5、电批套轻巧,扭力调节精确方便,保证锁紧质量
6、外形小巧,输送距离可达4米,机器可摆在工作台上台下，节省空间
7. 单手锁紧作业，轻松的下压电批即可完成锁螺丝作业。
8. 螺丝供给迅速可靠任何方向锁紧作业皆可。
9、安全无噪声
10、液晶显示屏，计数、报警功能
1、提高生产效率，减少工人，节约成本。
2、不用手取螺丝，螺丝自动送料到批嘴。
3、单手锁紧作业，轻松的下压电批就完成了锁螺丝。
4、效率高达到60粒/分钟。
5、螺丝不会二次污染。
6、降低工人的劳动强度。
7、液晶显示屏，可以计数、报警。 8、提升公司的统一形象。
【螺丝机送锁步骤】
步骤一、人工将螺丝倒入送料机构的仓槽内；
步骤二、由送料机构将螺丝排序并通过分配器分配螺丝，管道将螺丝送到电动或气动起子；
步骤三、由电动或气动起子将螺丝锁入产品中的锁付系统。
【技术参数 】
|
功率 |
35W |
自动筛选 |
有 |
|
输入电压 |
220V |
自动补料 |
有 |
|
工作气压 |
2-5kg/cm2 |
螺丝刀牌子 |
奇力速 |
|
机身重量 |
12KG |
扭力大小 |
2-16KG |
|
外形尺寸 |
260*230*220 mm |
电批套重量 |
70克 |
|
适用螺丝直径 |
M2-M4 |
液晶显示屏 |
有 |
|
适用螺丝长度 |
M6-16 mm |
计数功能 |
有 |
|
螺丝管长度 |
2-4M |
螺丝整列方式 |
涧槽举升/振动盘/蜗轮旋转 |
|
锁付速度 |
50-70粒/分钟 |
料仓容量 |
2000粒 |
【使用方法 】
1 开启电源，接通气源,调节好扭力。
2 将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜。
3 第一次锁螺丝前，需检查电批鼻嘴内是否有一粒螺丝待锁。
4 如无一粒螺丝在电批鼻嘴上待锁，需按动手动送螺丝按钮，使机器运动两次，保证电批鼻嘴上有一粒螺丝在电批鼻嘴上等待锁螺丝。
5 在确保电批调节按钮处在锁螺丝位置后，一手持电批，一手扶待锁螺丝工件，对准螺丝孔下压锁紧螺丝。
6 待电批达到预设的扭力自动停止后提起电批，进行锁第二粒螺丝。
7 如此重复即可。
|
