(1) 功能
小包外观质量ccd图像在线检测器采用高速，高分辨率图像视觉系统，对香烟被检测的部位进行图像识别，并对次品香烟在线自动剔除，检测准确，可靠。
(2) 检测原理
把合格的香烟标准图像存储起来。其余检测到小包香烟的图像和存储的图像相比较，颜色，相似度（fit）,图像位置坐标（x ,y）在设置的公差之内，表示此包香烟外观合格，否则是外观不合格。
结构布局精巧，电气功能模块化设计，造型美观，结构紧凑，安装灵活，使用简便。
二、电气设计
(1) 主机控制系统
采用c8051微型单片机为核心，对各个模块化电路进行智能化控制。方便快捷的功能键设置完成所需的各种功能及参数设置。如牌号选择，剔除相位调整，各个检测点坏包数显示等，硬件看门狗对软件运行进行监控，eeprom 对数据进行保存，准确可靠。
(2) 检测系统
ccd检测系统采用日本kence公司高分辨率，高速视觉检测系统。ccd彩色图像传感器型号为cv070，分辨率为60万像素，检测控制系统型号为cv751。镜头为cv-l3,检测光源为24vdc8w节能灯。
三、总体结构设计
香烟小包ccd 检测器总体结构分为两个部分：
（1）小包检测部分
采用ccd图像传感器，运用同步对射光纤对香烟在检测点位置进行精确定位，使香烟成像稳定前后相分离。
（2）香烟传输部分

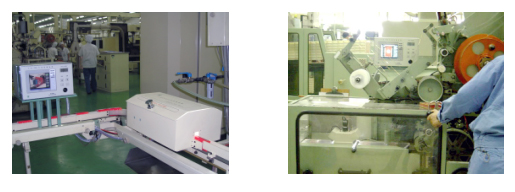

烟包传输部分有两种安装方式：一种是安装在小包透明纸之前ch玻璃板之上,剔除采用原机手动剔除点，在补包器剔除口自动剔除。第二种是安装在小包香烟运输跑道上，采用专用设计跑道，对香烟进行定位，剔除采用高压气体剔除
|
