精密微型轴类直径自动测量仪系利用在线非接触式自动测量手段达到分组/分档/分选/挑选/筛选的目的。对于工业精密微型轴如音响轴，电机轴，电动工具轴，家用电器轴，精密仪表轴，曲轴，柱塞，异形轴类中的轴类，齿轮轴，光轴，台阶轴等由于加工精度要求高，数量巨大，用人工检测的方法已经不能满足要求，此类轴的外径公差一般要求在几个微米级，用我们的机器视觉在线测量方案可以很好的解决检测精度和速度的要求。此机器视觉直径（外径）在线测量系统也可以很好的应用在轴承滚子，滚针的直径在线尺寸分选/分组/分档/挑选/筛选。
精密微型轴类直径在线 检测要求：

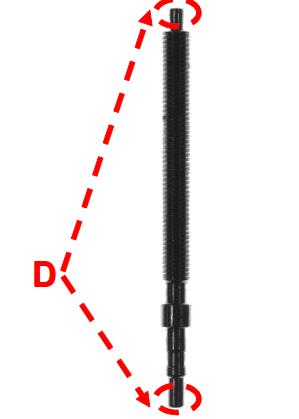

1、测量端子两端直径尺寸；
2、测量精度：0.001mm;
硬体设计：
• 相机: 500万像素相机IS5605
• Camera WD: 135mm
• Lens: 75mm
• Lighting:ADM-60
• WD: 18mm
• FOV: 2mm x 1.5mm
• 像素精度 mm: 0.0005 mm
检测图片说明：

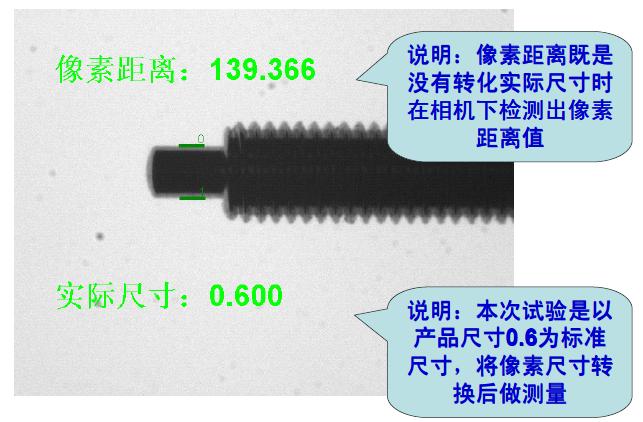

检测图片效果图：

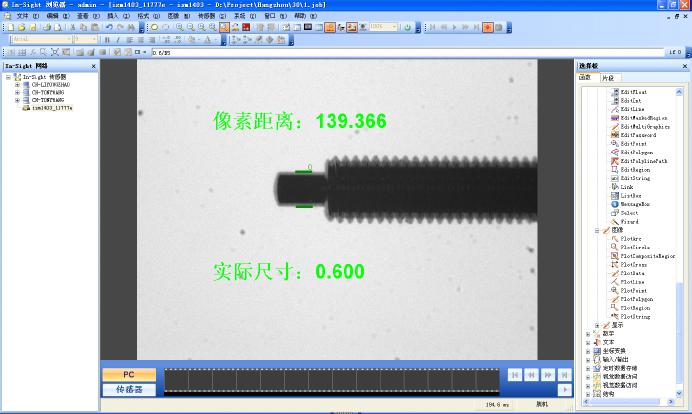

检测精度可以参考如下图片的效果图：

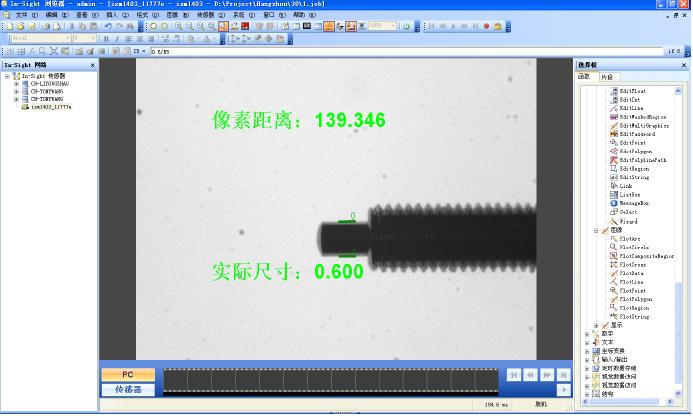

移动位置后对检测精度的验证效果图（此图表示检测系统对工装夹具的要求不是很高，工件只要在检测视场内即可准确检测到，而且检测精度的重复性也很好）：

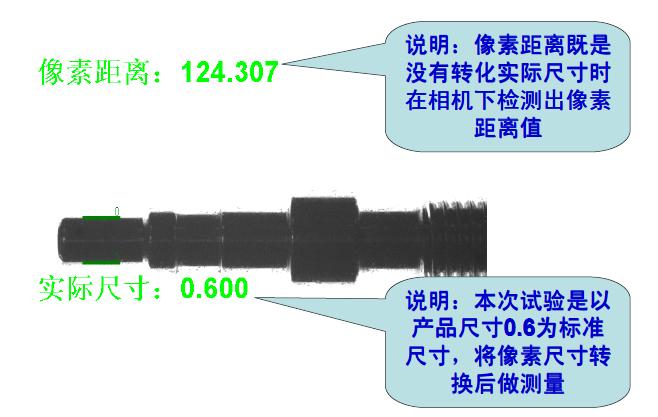

对另一个检测工位的检测精度的验证效果图如下：

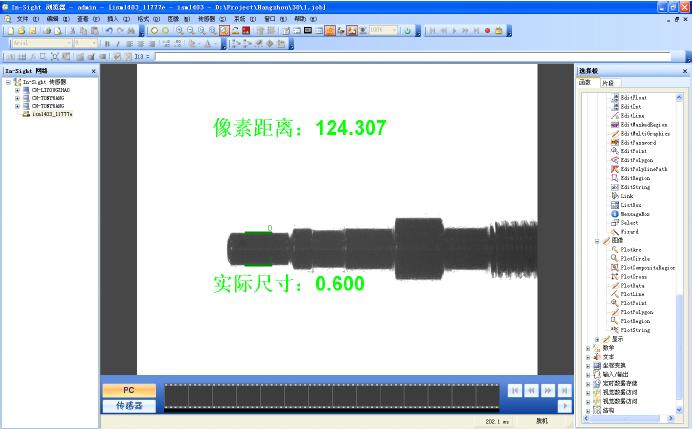

移动工件的位置，验证检测精度的重复性，可以看到此检测系统的鲁棒性极佳，检测图片效果图如下：
由于此机器视觉检测系统采用500万像素的CCD智能相机，所以对电脑的硬件要求较高，对于如此巨大的运算要求，建议选用最好的CPU，尽可能大的内存以及较好的独立显卡，且要求电脑系统的散热效率极高。
|
